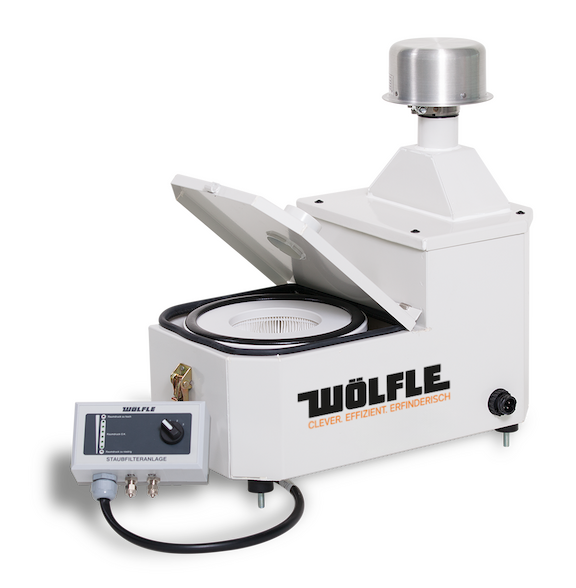

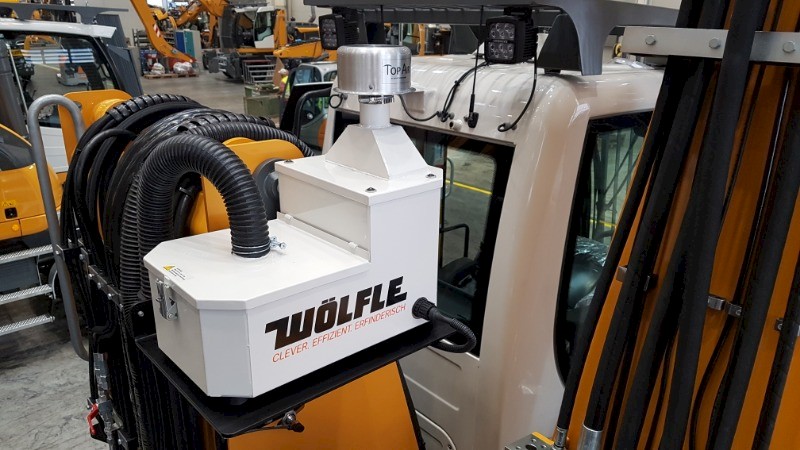

Staubfilteranlage SF120
Die Wölfle Staubfilteranlage ist eine wirkungsvolle und kostengünstige Lösung, um Ihre Maschinen, für staubige Einsätze wie Abbrucharbeiten, Straßen- und Tunnelbau, Landwirtschaft etc. nachzurüsten. Die Anlage entfernt Schwebstoffe wie Staubpartikel, Ruß, Asbest, Sporen, Pilze, Bakterien durch den H13 Schwebstofffilter und den vorgeschaltenen Zyklonvorabscheider.
Um den Fahrer ausreichend zu schützen, benötigen Sie in vielen Fällen keine Schutzbelüftungsanlage, sondern sind mit unserer Staubfilteranlage hervorragend gegen verunreinigte Luft geschützt. Voraussetzung ist, dass es sich bei der Kontaminierung „nur“ um Schwebstoffe handelt. Unsere Anlage erleichtert auch Ihrer Klimaanlage die Arbeit und sorgt im Allgemeinen für einen besseren Werterhalt Ihrer Maschine.

Einsatzgebiet

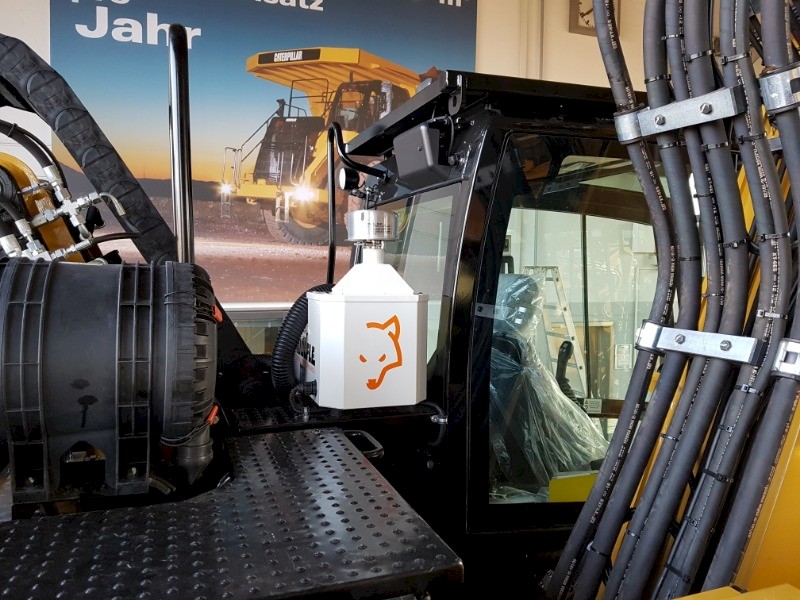

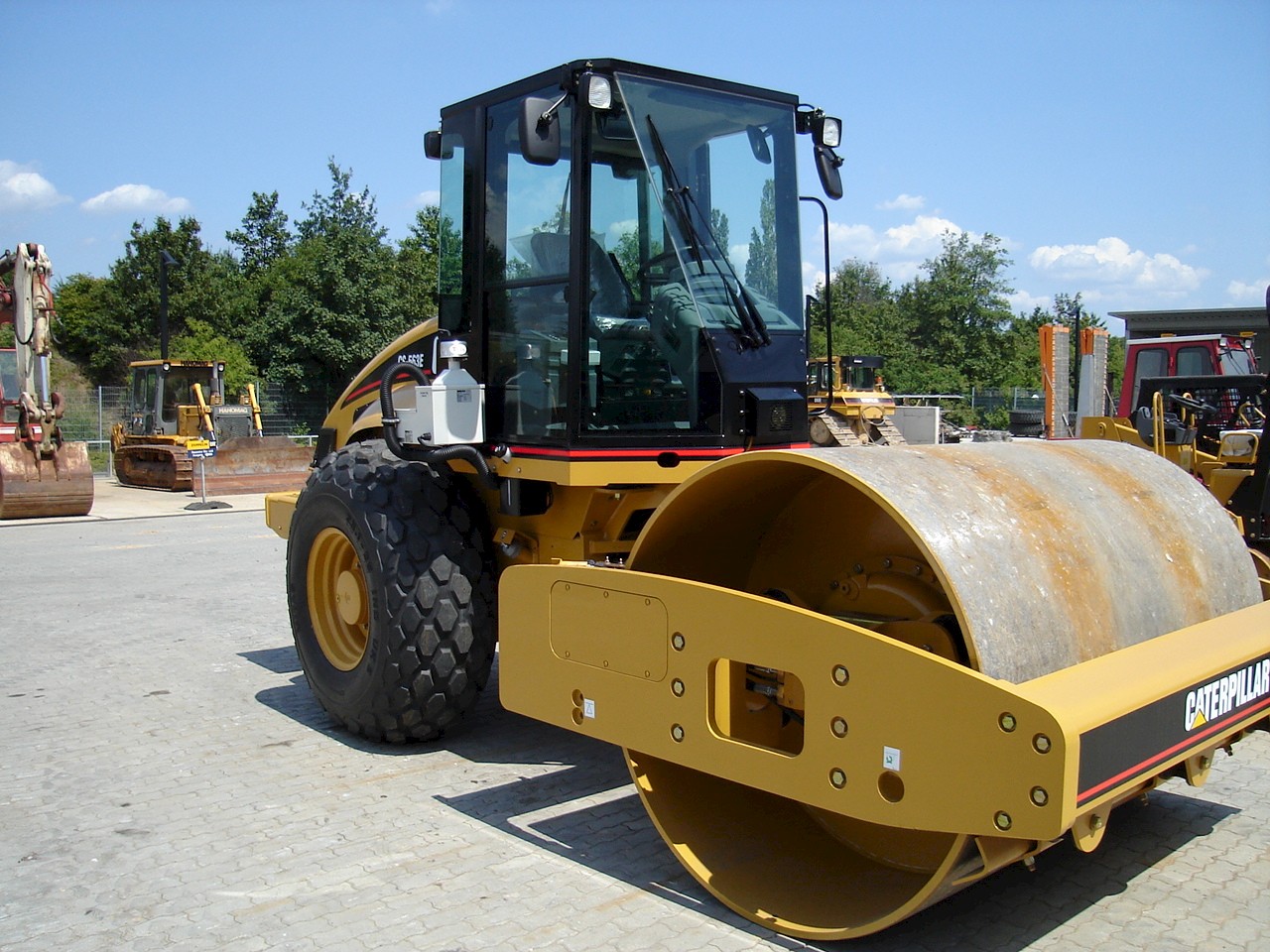

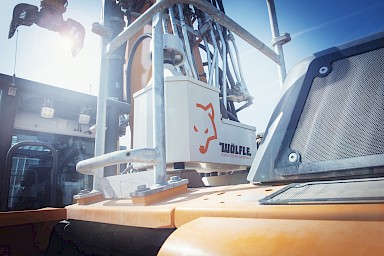

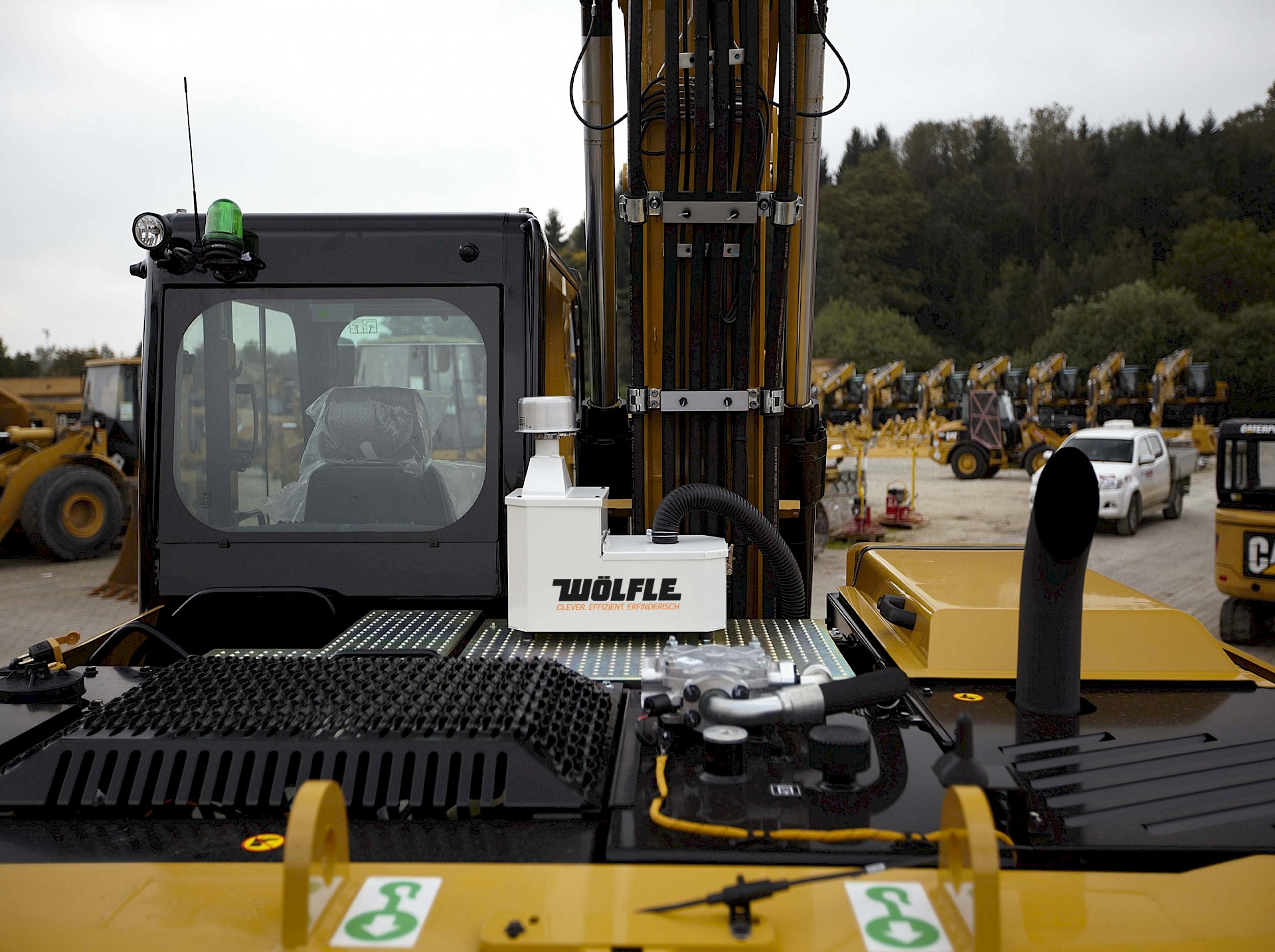

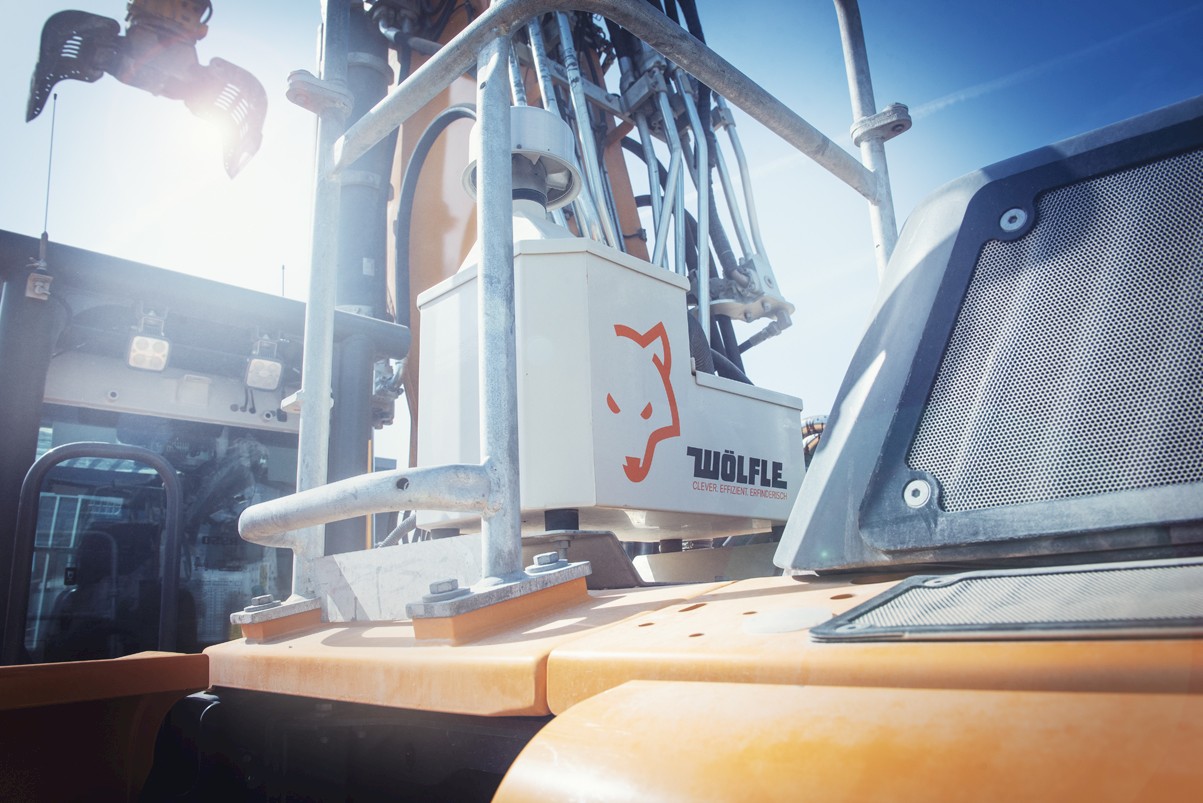

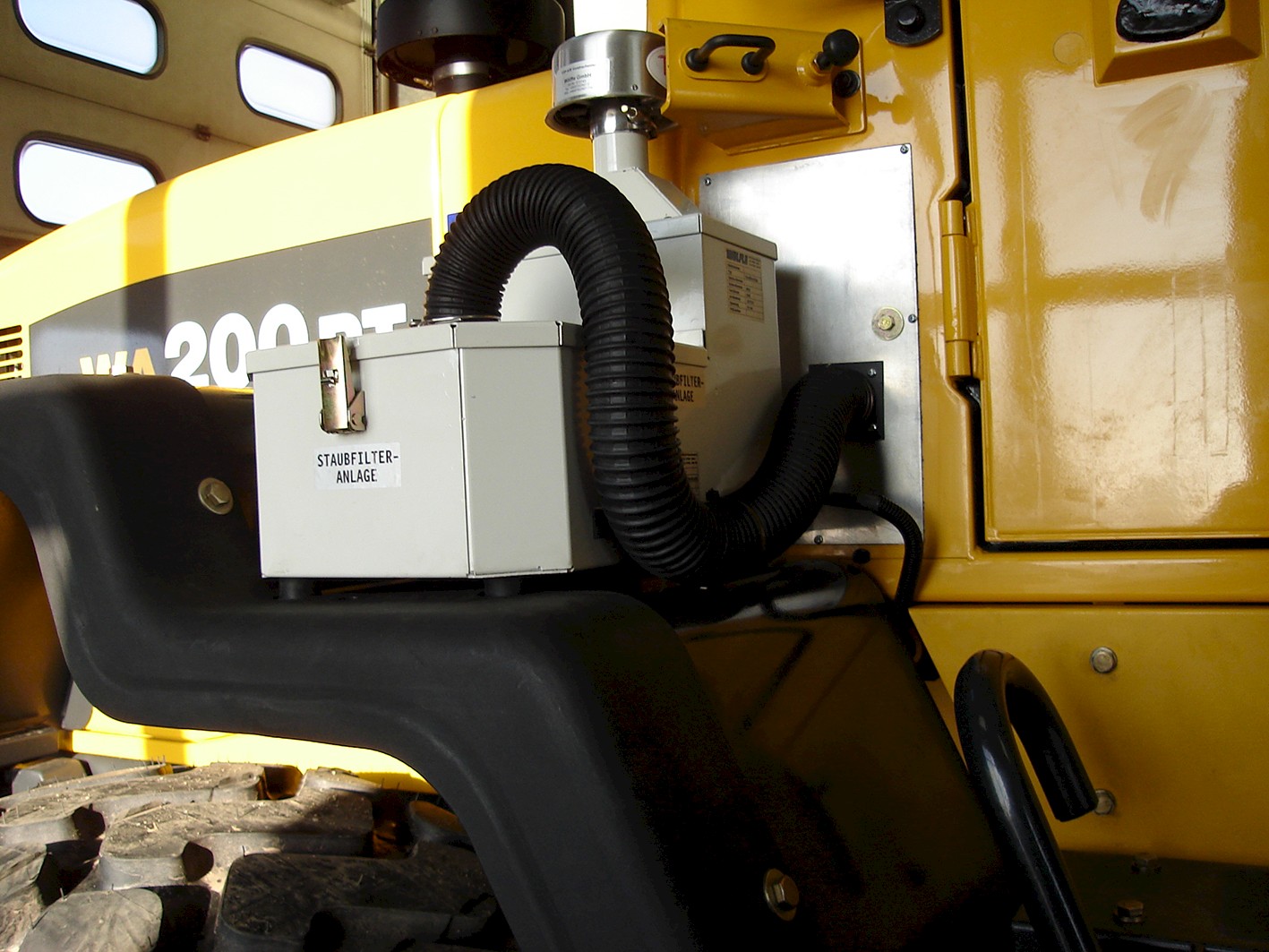

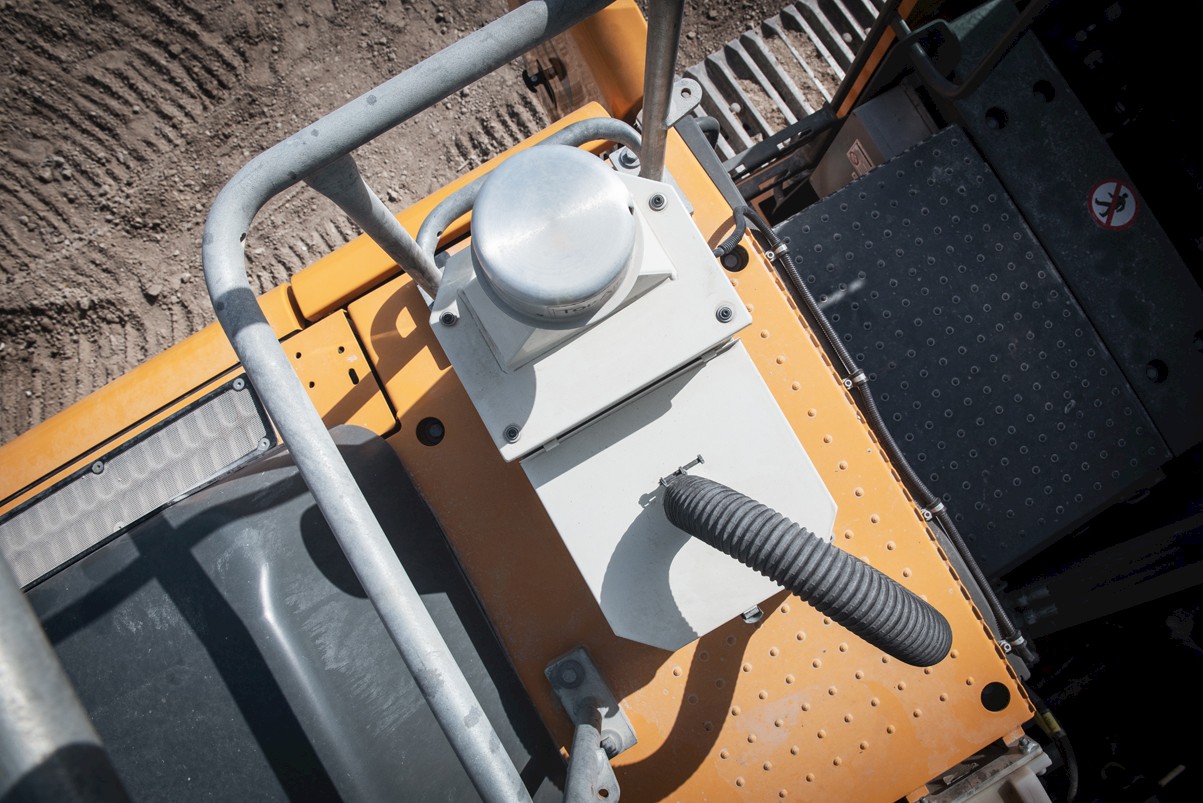

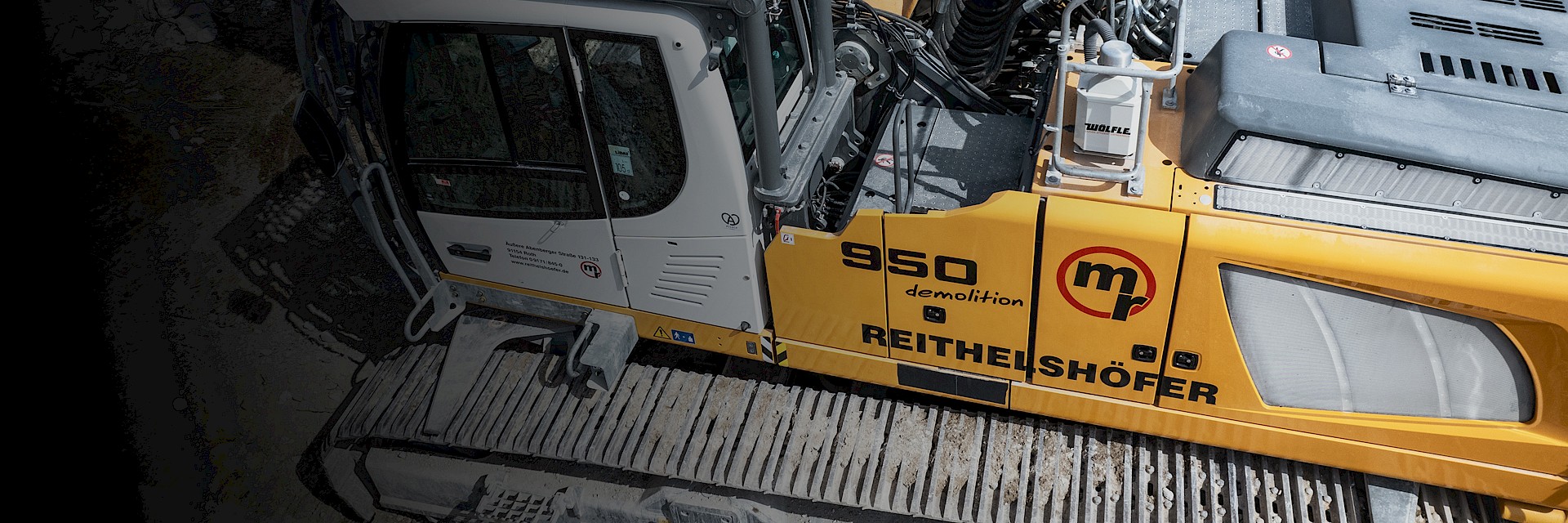

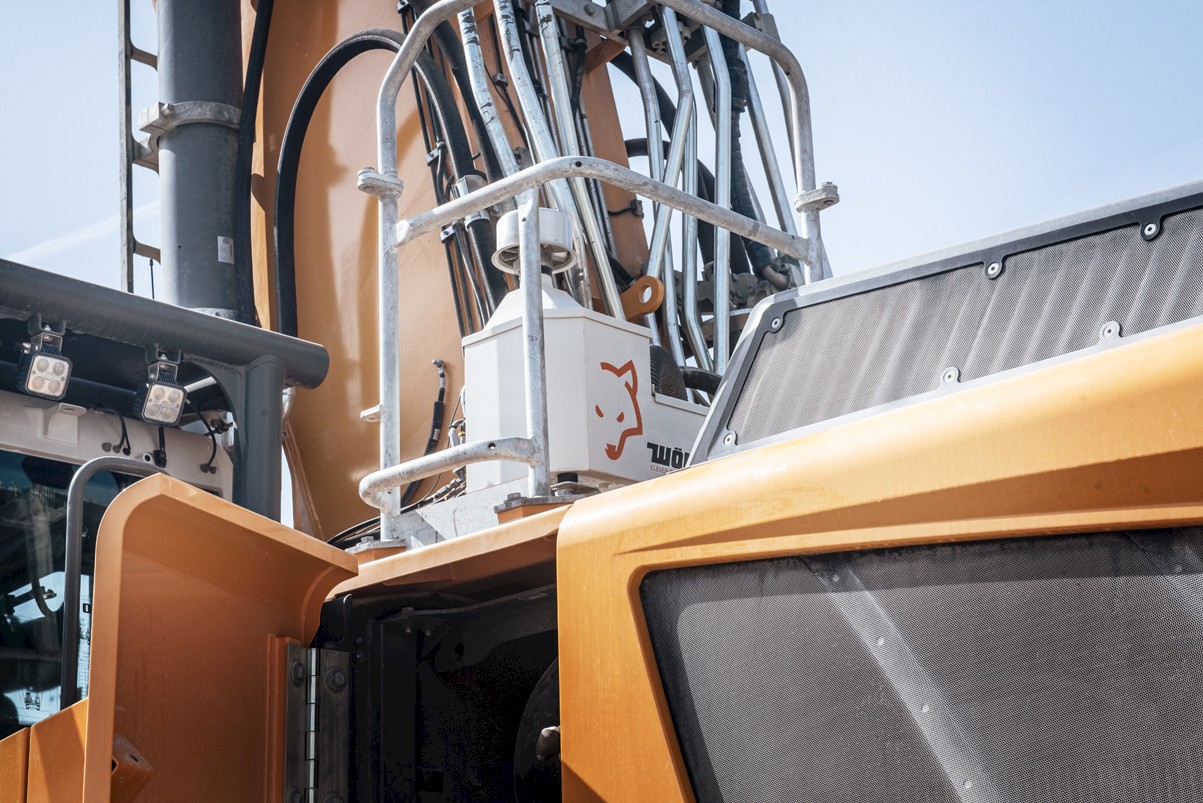

Bei staubintensiven Einsätzen wird der Fahrer einer Arbeitsmaschine gesundheitsgefährdendem Feinstaub ausgesetzt. Beispielhaft sind hier Anwendungen im Abbruchgewerbe, im Straßen- und Tunnelbau, in der Gewinnungsindustrie und in der Landwirtschaft. Als wirksame und kostengünstige Lösung kann die Anlage selbst zur Nachrüstung beispielsweise auf Bagger, Radlader, Telelader, Stapler oder LKW aufgebaut werden.
Technische Daten
- Maße in mm: 465 x 270 x 490 (L x B x H)
- Schlauchanschlüsse: 50 mm
- Gewicht: ca. 10,50 kg ohne Filter
- Spannung: 24V mit Spannungswandler auch 12V verfügbar
- Gehäuseaufbau: Lackiertes Metallgehäuse mit KTL-Korrosionsschutz
- Gebläse: Stufenloses, bürstenloses Hochleistungsgebläse
- Bedienteil: Dreistufiger Gebläseschalter, LED-Druckanzeige
- Warnleuchte: Grüne Warnleuchte mit 7W Leuchtmittel
- Kabelsatz: Medien- und UV-beständig
- Luftschlauch: Hochflexibler Thermoplast Schlauch
- Luftmenge: Max. 120 m³/h
- Stromaufnahme: Max. 5 A bei 24 V, 10 A bei 12 V bei eingesetztem Filter
- Filterstufe 1: Zyklon - Luftfilter Vorabscheider
Filterstufe 2: Minipleat Schwebstofffilter Klasse H13 nach EN1822-2009 - Abscheidegrad: 98% aller Partikel bis 5µ
Funktionsweise
Verunreinigte Luft wird über den Luftfiltervorabscheider angesaugt.
Grobe Partikel werden über einen Zyklon abgeschieden. Das Gebläse drückt die Luft in das Filtergehäuse. Die kontaminierte Luft wird durch einen Feinstaubfilter (Klasse H13) gefiltert. Die so gereinigte Luft wird nun über einen Luftschlauch, möglichst über das bestehende Heiz-/ Klimasystem, in die Kabine eingeblasen.
Über das Bedienteil wird die Anlage in Betrieb genommen und überwacht.

Ihr Mehrwert
- Abscheidegrad: 98% aller Partikel bis 5µ Beispiel: Asbest
- Bestehende Heiz-/ Klimaanlage wird mit reiner Luft betrieben - erhöht die Lebensdauer
- Sehr einfache Bedienung und optimale Funktionsüberwachung mit integrierter Druckanzeige
- Angelehnt an die DGUV Information 201-004 und EN 15695 Cat. 1 bis 3 (entsprechend der Anwendbarkeit)
- Preiswerte Alternative zur Schutzbelüftungsanlage für reine Staubeinsätze
- Geprüfter H13-Staubfilter mit sehr großer Filterfläche und Vorfilterung über Multizyklon Vorabscheider für eine lange Standzeit der Filter - geringere Betriebskosten
- Einfacher, schneller Filterwechsel - ohne Werkzeug
- Sichere und einfache Handhabung durch die unempfindliche Elektronik und Steuerung
- Bestehende Klimaanlage wird mit reiner Luft betrieben - erhöht die Lebensdauer
- Sehr einfache Bedienung und optimale Funktionsüberwachung mit integrierter Druckanzeige
- Eigensicher durch blasende Anordnung - Hochleistungsgebläse (3-stufig)
- Kompakt gebaut und für den Einsatz auf kleineren Baumaschinen sehr gut geeignet
- Vibrationsoptimierte Befestigung durch spezielle Dämpferelemente
Filter
- Zyklon Vorabscheider
- Schwebstofffilter H13/F7
